Electric generator without braking rotation.

In English!

В наш 21 век, электричество — это энергия цивилизации. Чтобы его получить, используются в 98% случаев электромеханические альтернаторы/генераторы. Неважно какой электростанции, атомной, гидро, ветряной, на углеродном топливе и т.д., где электромеханический генератор приводится во вращение сторонней силой.



Генераторы электростанций с паровыми турбинами.

В принципе, конструктив синхронного электрогенератора, свою конструкцию не меняет с конца 19 века.  Неподвижный статор с фазными обмотками (внутренний или внешний) и подвижный электромагнитный ротор (внутренний или внешний). Возбуждение практически всех промышленных электрогенераторов электромагнитное. Более простые модели, супер малого класса, используют возбуждение постоянными магнитами.

Этот коструктив принадлежит английскому ученому Джорджу Форбсу (1849-1936) - шотландский инженер-электрик, астроному, исследователю, автору и изобретателю. Некоторые из изобретений, которого используются до сих пор. Вы наверно будете удивлены, но на первой, самой крупной электростанции Адамса (Ниагарская ГЭС),  были установлены именно его генераторы по принципу «зонтик» в внешним вращающимся ротором (полем). Этими генераторами, заменили проблемные генераторы Николы Теслы, которые из-за несовершенного узла токосъемных колец с медными щетками, постоянно возгорались. Форбс так же изобретатель углеродных щеток для электромеханических машин.

Схема Генератора Форбса и фотография установленных генераторов на Ниагарской ГЭС Адамса

У данных генераторов есть существенный недостаток, это электромагнитный момент машины, который формируется в момент индукции тока в обмотке фазы. Если простым языком, в метрике мощности, то при индукции 1 кВт электрической мощности, на валу генератора,  возникает механическая мощность торможения приводного двигателя, равная минимально 1 кВт. Чтобы вращать данный генератор под нагрузкой, необходимо приложить механическую мощность вращения не менее 1,2 кВт. Особенность данных генераторов в том, что они генерируют переменный ток, близкой к синусоиде. Их возможно подключить к электросистеме, и что очень важно, через  трансформацию напряжения, подключить конечного потребителя промышленного или бытового.

Чтобы создать установку электромеханического преобразования с коэффициентом эффективности большей единицы, необходимо иметь мотор у которого показатель ввода электрической мощности значительно ниже выхода механической мощности на валу. Мы это вопрос рассматривать не будем. Рассмотрим вариант генератора у которого электромагнитный момент сведен к минимуму, а мощность соответствующая.

Смотрим демонстрационные ролики:

Этот генератор парня из Индонезии по имени Сяир Путра (Syair Putra).





схемы рисунки конструкции, эпюры конструкции

Energy extra it is already contained in this generator , an example of the conventional 10kVA generator exciter coil simply enter a power of 320W to the rotor coil that will transform it into magnetic energy , then the rotor will rotate at a speed of 1500rpm and voltage of 220v , when the generator without load you can play it only with 10kVA generator 0.75kva tenga ( 1hp ) , but when the generators will increasingly heavy burden , it happens because their effect obtaining lenz law the opposite direction and cause the rotor need more torque remedy, when the generator is not given load changes that occur in the stator poles are very large iron from the input , so I created a new generator that has a specially design , which can drain the effect lenz law to a different angle , fixed rotor induction of entry and large sngat and induction occurs when burdened can be streamed to the other , a simple example In the generator market : you 're running from the point A to C and in the middle there is a point B when you approach the corner b your winds buffeted the opposite and when you pass you drawn , you definitely hard right to mencpai to the dot C , but on my generator that does not happen because there are no barriers negtif style was diverted towards the other is not destroyed and energy lenz law remains.

Перевод: Дополнительная энергия уже содержится в этом генераторе , пример обычной катушки возбудителя традиционного генератора 10 кВА, просто введите мощность 320 Вт в катушку ротора , которая преобразует ее в магнитную энергию , когда ротор будет вращаться со скоростью 1500 об / мин и напряжением 220 В , когда генератор вращается без нагрузки, вы можете воспроизводить его только генератором 10 кВА с мотором  0,75 кВА ( 1 л. с.). Но когда генераторы будут все более тяжелыми к вращению (подключены к нагрузке), это происходит из-за того, что их эффект получения закона Ленца противоположен и вызывает необходимость в роторе большего крутящего момента. Когда генератору не задана нагрузка , изменения , происходящие в полюсах статора , очень велики , железо от входа.

Поэтому я создал новый генератор, который имеет специальную конструкцию, которая может уменьшить эффект закона Ленца под другим углом, фиксированная индукция входа ротора и большой снгат, и индукция возникает, когда нагрузка может передаваться на другой. Простой пример: На рынке генераторов: вы бежите из точки А в С, и в середине есть точка В, когда вы приближаетесь к углу в, ваши ветры бьются противоположно, и когда вы проходите, вы рисуете , вы определенно имеете право на mencpai до точки C , но на моем генераторе этого не происходит, потому что нет никаких препятствий, если стиль был перенаправлен в сторону другого, не разрушается, и закон Ленца энергии остается.

Парень хотел вероятно объяснить, что электромагнитный момент сведен к минимуму. К сожалению. кроме этого видео, которое было удалено с канала автора, схемы и объяснения автора более по данной конструкции нет.

Перекрытие или замыкание магнитного потока подвижными шторками, не ново и так:

Джон У. ЭКЛИН  Патент США № 3,879,622 ( 1975-04-22 )  [Google_patent]

УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ДВИЖЕНИЯ ПОСТОЯННЫХ МАГНИТОВ

Классификация: - международная: H02K53/00; H02K53/00; (IPC1-7): H02K7/06;- европейский: H02K53/00

Абстрактный --- Двигатель с постоянными магнитами в одном варианте осуществления использует пружинно-смещенный возвратно-поступательный намагничиваемый элемент, расположенный между двумя постоянными магнитами. Магнитные экраны в виде вращающихся заслонок расположены между каждым постоянным магнитом и возвратно-поступательным элементом для попеременного экранирования и воздействия на элемент магнитного поля, тем самым производя возвратно-поступательное движение. Во втором варианте осуществления используется пара возвратно-поступательных пружинных постоянных магнитов со смежными подобными магнитными полюсами, разделенными магнитным экраном, который попеременно обнажает и защищает подобные полюса от отталкивающих сил их магнитных полей.

Предыстория изобретения

Данное изобретение относится к использованию энергии, накопленной в полях постоянных магнитов. Эта энергия используется в первичных двигателях, способных производить работу без добавления энергии из внешнего источника.

В настоящее время мир сталкивается с кризисом, вызванным нехваткой источников энергии. Людей повсюду просят экономить энергию всеми возможными способами. И ученые усердно ищут новые источники энергии и способы более эффективного использования традиционных источников.

Электромагнитная энергия известна и используется во всем мире в бесчисленных приложениях. Постоянные магниты сыграли большую роль в развитии и использовании электромагнитной энергии, но в качестве первичного источника энергии потенциальная энергия, существующая в поле постоянного магнита, никогда не использовалась. Целью настоящего изобретения является создание двигателя с постоянными магнитами, который производит возвратно -поступательное движение. Произведенное таким образом возвратно-поступательное движение может быть преобразовано к вращательному движению обычными механизмами по желанию.

Краткое описание изобретения

Изобретение использует свойства притяжения и отталкивания магнитных полей постоянных магнитов для создания возвратно-поступательного движения в элементе из намагничиваемого материала. В первом варианте осуществления изобретения используется пара постоянных магнитов, расположенных на расстоянии друг от друга вдоль общей оси. Вдоль общей оси между постоянными магнитами установлен подпружиненный намагничиваемый элемент. Вращающийся затвор из магнитного экранирующего материала установлен между подпружиненными намагничиваемый элемент и каждый постоянный магнит. Когда заслонки вращаются, чтобы выставить и экранировать, в попеременной последовательности, намагничиваемый элемент от магнитных полей постоянных магнитов, намагничиваемый элемент заставляет возвратно-поступательное движение вдоль общей оси между постоянными магнитами. Возвратно -поступательное движение элемента может быть преобразовано в полезную работу обычными механизмами.

Во втором варианте используется пара постоянных магнитов , установленных с возможностью возвратно-поступательного перемещения вдоль общей оси. Магниты подпружинены в смежных положениях с аналогичными магнитными полюсами, обращенными друг к другу, Магнитный экранирующий затвор перемещается внутрь и наружу между обращенными магнитными полюсами, чтобы заставить постоянные магниты отталкиваться друг от друга против действия пружины для создания возвратно-поступательного движения.

Краткое описание чертежей

Фиг. 1 представляет собой схематический вид одного варианта двигателя с постоянными магнитами, сконструированного в соответствии с настоящим изобретением.;

На рис. 2 представлен план одной из поворотных заслонок, используемых в качестве магнитного экрана в устройстве на рис. 1;

На фиг. 3 представлен схематический вид второго варианта осуществления изобретения с установленным магнитным экраном; и

На рис. 4 представлен схематический вид устройства на рис. 3 с магнитным экраном, снятым между постоянными магнитами.

Описание предпочтительных вариантов осуществления

Изобретение будет легче понять, обратившись к рисунку 1, который представляет собой схематический вид первой формы изобретения, которая может использовать либо притяжение, либо отталкивание магнитных полей для создания возвратно-поступательного движения в первичном двигателе. Пара постоянных магнитов 1 и 3 расположены на расстоянии друг от друга с намагничиваемым элементом 5 расположен между ними. Элемент 5 показан с соединенными с ним рычагами 7 и 9. Рычаг 7 также соединен с приводным звеном 11 который предусмотрен для преобразования возвратно-поступательного движения элемента 5 к вращательному движению посредством эксцентрикового соединения с круговым элементом 13.

Элемент 5 подпружинен в положении, показанном с помощью пружин 15, 17, 19 и 21. Смещающие звенья 23 и 25 соединяют рычаги 7 и 9 к весенним членам.

Пара вращающихся элементов 27 и 29 затвора установлена на валу 31, который концентричен общей оси постоянных магнитов 1 и 3 и намагничиваемого элемента 5. Вал 31 приводится в движение подходящим устройством, таким как двигатель 33, показанный на рисунке.

На рис 2 показан план поворотного затвора 27 показанного на рис 1. Затвор 27 содержит вырезные участки 35 и 37 и участки 39 и 41 из магнитного экранирующего материала. Положения магнитных экранирующих частей жалюзи 27 и 29 смещены друг от друга на 90 градусов, так что, когда жалюзи 27 обнажают полюсные части постоянного магнита 1, жалюзи 29 экранируют полюсные части постоянного магнита 3.

В работе электродвигателя 33 вращается вал 31 и прикрепленные к нему поворотные заслонки 27 и 29. При воздействии полюсных наконечников одного из постоянных магнитов к нему притягивается намагничиваемый элемент 5, так как в то же время полюсные наконечники другого постоянного магнита будут экранированы. По мере того как затвор продолжает вращаться, полюсные наконечники каждого магнита будут попеременно выставляться и экранироваться, заставляя намагничиваемый элемент 5 совершать возвратно-поступательные движения между постоянными магнитами с помощь со стороны смещающих пружин, одна пара которых будет сжиматься, а другая-натягиваться. Круговое колесо 13 служит средством отбора мощности и преобразует возвратно-поступательное движение намагничиваемого элемента 5 в круговое движение вращения вала.

Альтернативное расположение может быть достигнуто в устройстве на рис. 1 путем замены намагничиваемого элемента постоянным 5. В этом случае магнит должен был бы быть ориентирован так, чтобы подобные магнитные полюса всегда находились рядом друг с другом. Устройство будет работать за счет отталкивающих свойств подобных магнитных полюсов, при этом возвратно-поступательный элемент 5 будет отталкиваться магнитными силами, когда вращающийся затвор откроет полюсные части.

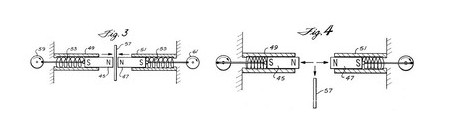

Рисунки 3 и 4 иллюстрируют второй вариант изобретения, использующий свойство магнитного отталкивания. Пара постоянных магнитов 45 и 47 расположена в трубчатых элементах 49 и 51. Пружины 53 и 55 смещают постоянные магниты 45 и 47 в положение так, чтобы подобные магнитные полюса находились рядом. Магнитный элемент 57 затвора разделяет постоянные магниты 45 и 47, когда они находятся в своем полностью смещенном положении.

Когда магнитный элемент 57 затвора, который действует как магнитный экран между постоянными магнитами 45 и 47, удаляется, как показано на фиг.4, магниты 45 и 47 отталкиваются друг от друга и сжимают пружины 53 и 55. Когда элемент 57 затвора снова помещается между магнитами 45 и 46, сжатые пружины 53 и 55 возвращают магниты 45 и 47 обратно в положение, показанное на фиг. 3. Периодическое действие элемента 57 затвора будет производить периодическое возвратно-поступательное движение, которое может быть преобразовано в полезное вращательное движение осуществляется круговыми колесами 59 и 61. Затвор 57 может быть установлен с возможностью вращательного движения аналогично затворам 27 и 29 на фиг.1.

То, что заявлено: --- [Претензии не включены здесь]

Друзья, интереснейшая идея создания соответствующего генератора, (по типу обратимости электромашин), у которого электромагнитный момент снижен к возможному минимуму.

Небольшой эскиз из записей Джона Эклина и решение:

И решение которое уже есть в сети

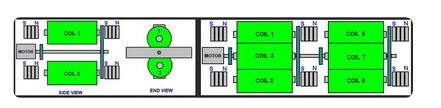

В конструкции имеем катушки с сердечниками и магниты, которые зазором. ориентированы по полюсам катушки. В зазоре вращается (iron) железная шторка, размыкая и замыкая условный магнитный поток.  Шторки расположены со сдвигом перекрытия или замыкания потока. В этой конструкции получим пульсирующее поле, но КПД установки буден низкий.  Тем более, у самого Автора была немного иная концепция построения генератора:

В его версии катушка с сердечником, находится между  параллельно ориентированными магнитами, которые ориентированы разными полюсами. Шторки на валу ориентированы чтобы замыкать потк через сердечник   поочерёдно. Таким образом полюса катушки, будут перемагничиваться, соответственно поле которое будет воздействовать на обмотку вокруг сердечника, способно индуцировать ЭДС, и при подключении нагрузки ток.  Вопрос в другом в создании установки мощностью хотя бы 500 ватт для выдачи потребителю. Примеры создания таких устройств есть

Это уже интересный образец который достоин внимания, Катушки и магниты стационарные, вращаются только диски со шторками. Сайт: Magnetfeld und Induktion – Der Low Lenz Fluxgenerator

Как работает генератор потока Low Lenz?  Low Lenz Fluxgenerator Статически расположенные неодимовые магниты и статические катушки, между магнитом и катушкой вращающийся железный диск с отверстиями. Магнитный поток проникает в катушки всякий раз, когда в диске появляется окно, и отрезается, когда железо скользит между магнитом и катушкой. Это дает вам колебательное магнитное поле, которое возбуждает катушки. При этом используется свойство магнитного поля иметь возможность перемещать металл с очень небольшим сопротивлением в магнитном поле.Таким образом, вы справляетесь с обычным эффектом рулевого управления, который тормозит на обычных генераторах с силовым эффектом. Вы можете легко вращать ось с железными дисками двумя пальцами руки. Это не работает с обычными генераторами или электродвигателями.

Неодим и железо. Очень интересно наблюдение, что вы можете генерировать переменный ток от 210 до 240 вольт, а приводной двигатель вращается измеримо быстрее и тянет меньше входной энергии, как только вы надеваете нагрузку и потребляете генерируемую электроэнергию. В этом случае в видео это лампы. Выход был усилен толстыми железными пластинами, установленными слева и справа рядом с магнитами.Похоже, что с помощью железных пластин можно физически перетащить рассеивающее магнитное поле неодимовых магнитов внутрь к центру генератора и тем самым значительно уплотнить поле. Разница с железными пластинами и без них действительно огромна.

Я же склонен, к системе прерывания потока, так как металлическая шторка из ферромагнитного материала  будет иметь свойства возникновения в теле шторки, токов Фуко. Могу и ошибаться, даже при вращении шторки она будет охлаждаться естественным образом.

Полагаю, что необходимо найти инженерное решение! К сожалению изобретатель подобного генератора Сяир Путра (Syair Putra) и его помощник скрылись из-за угрозы жизням членов их семей и им самим. Помощник выложил демонстрационные ролики и разместил информацию на тематическом форуме: (overunity.com)
