Південнокорейська SEMP Group (Науково-дослідний інститут SEMP Co) і компанія Global Solutions for Project Management, що базується в Абу-Дабі, запустили революційну інновацію, що визначить майбутнє чистої енергетики - інтелектуальний електромагнітний генератор зі штучним інтелектом (AISEG) на COP28 [Конференція ООН зі зміни клімату 2023 року], організованій у Дубаї, ОАЕ.
AISEG є і успішною системою, яка генерує вищий ККД порівняно з вхідною потужністю. На веб-сайті компанії є результати тестів, проведених акредитованими на національному рівні випробувальними інститутами. З PDF-файлу видно, що вони мають вхідну потужність 0,799 кВт, а вихідну - 18,192 кіловат [ККД - 2235%]. [патент посилання].
На відміну від традиційних методів, заснованих на викопному паливі, AISEG працює на фундаментальних електромагнітних принципах, використовуючи невращательні системи вироблення електроенергії, засновані на законі Біо-Савара і законі Фарадея. SEMP стверджує, що ця технологія генерує електрику з вражаючою ефективністю і постійною вихідною частотою, стимульованою стабільними магнітними полями. Ці магнітні поля формуються за допомогою кругової обмотки і сигналів AI-логіки. Вчені розробили цей пристрій, щоб зробити пріоритетом сталий розвиток і боротися зі зміною клімату, пропонуючи виробництво електроенергії без викидів для різних застосувань. Крім того, модульна природа створення забезпечує масштабованість і адаптованість, а низькі експлуатаційні витрати і мінімальні вимоги до інфраструктури роблять його економічно ефективним і екологічно чистим рішенням. У Хі Чой, генеральний директор SEMP, розповів The National: "Це генератор з автономним живленням, він має компактні розміри, і майже постійна тривалість життя. Це наступний стрибок у розвитку технологій".
Блок схема необертового електричного генератора постійного струму AIESG
НЕОБЕРТОВИЙ ЕЛЕКТРИЧНИЙ ГЕНЕРАТОР ПОСТІЙНОГО СТРУМУ
(57) Цей винахід відноситься до не обертового типу генератора постійного струму (DC) для генерування постійного постійного струму, що містить приводний блок і генераторний блок, де генераторний блок включає в себе круглий стрижневий стрижневий елемент, польовий магніт, в якому намотана електрична лінія намотана електрична лінія, а перша порожниста частина утворена в центральній частині, польовий магніт розташований на зовнішній стороні сердечника через першу порожнисту частину, якір, в в якій намотана електрична лінія, і в центральній частині утворена друга порожниста частина, якір розташований на зовнішній стороні стрижневого елемента через другу порожнисту частину, якір розташований на зовнішній стороні стрижневого елемента через другу порожнисту частину, якір другу порожнисту частину, полюсний шматок, який передбачений між польовим магнітом і якорем, і ізоляційні пластини, які розташовані між польовим магнітом і полюсною частиною та між якорем і полюсною частиною, і в якому приводний блок подає струм польового магніту струм польового магніту до генераторного блоку на основі змінного струму джерела змінного струму
1. Генератор постоянного тока (DC) невращающегося типа для генерирования постоянного тока, содержащий:приводной блок и генераторный блок, при этом генераторный блок включает в себя сердечник в форме круглого стержня,полевой магнит, в котором намотана электрическая линия, а в центральной части сформирована первая полая часть, полевой магнит, расположенный снаружи сердечника через первую полость, якорь, в котором намотана электрическая линия, и второй полая часть образована в центральной части, якорь расположен снаружи сердечника через вторую полую часть, полюсный наконечник, который предусмотрен между полевым магнитом и якорем, и изолирующие пластины, которые расположены между полевым магнитом и полюсным наконечником и между якорем и полюсным наконечником, и при этом приводной блок подает ток магнитного поля в генераторный блок на основе переменного тока источника питания переменного тока.
2. Невращающийся генератор постоянного тока (DC) для генерирования постоянного тока, содержащий: сердечник в форме круглого стержня,полевой магнит (электромагнит прим.), в котором намотана электрическая линия, а в центральной части сформирована первая полая часть, полевой магнит, расположенный снаружи сердечника через первую полость, якорь, в котором намотана электрическая линия, и второй полая часть образована в центральной части, якорь расположен снаружи сердечника через вторую полую часть,полюсный наконечник, который предусмотрен между полевым магнитом и якорем, иизолирующие пластины, которые расположены между полевым магнитом и полюсным наконечником и между якорем и полюсным наконечником, ипри этом полевой магнит приводится в действие током полевого магнита источника постоянного тока, и ток полевого магнита имеет постоянную частоту.
3. Генератор постоянного тока невращающегося типа по п. 1 или 2, в котором в центре предусмотрена полость, центральная часть сердечника в продольном направлении.
4. Генератор постоянного тока невращающегося типа по п. 1 или 2, в котором изолирующий материал дополнительно расположен между сердечником и первой или второй полой частью.
5. Генератор постоянного тока невращающегося типа по п. 1 или 2, в котором изолирующая пластина изготовлена из высокоэластичного материала
6. Генератор постоянного тока невращающегося типа по п. 1 или 2, в котором изолирующая пластина изготовлена из ПЭТ.
7. Генератор постоянного тока невращающегося типа по п. 1, в котором сердечник изготовлен из чистого железа и подвергнут термообработке.
8. Генератор постоянного тока невращающегося типа по п.1, в котором полюсный наконечник изготовлен из чистого железа и подвергнут термообработке
9. Генератор постоянного тока невращающегося типа по п.7, в котором сердечник или полюсный наконечник помещают в печь вместе с твердым топливом, причем твердое топливо сжигают для нагрева сердечника или полюсного наконечника до определенной температуры или выше, а сердечник или полюсный наконечник естественным образом соединяются со сгоревшим твердым топливом и осуществляют охлаждение.
10. Генератор постійного струму необертального типу за п.9, у якому твердим паливом є біле вугілля.
11. Генератор постійного струму необертового типу за п. 1, у якому сердечник або полюсний наконечник оброблені маслом.
12. Генератор постійного струму не обертового типу за п. 1, в якому передбачено множину магніту збудження та якоря, причому магніт збудження та якір розташовані по черзі.
13. Генератор постійного струму не обертового типу за п. 12, в якому безліч якорів з'єднані послідовно один з одним.
14. Генератор постійного струму не обертового типу за п. 12, в якому множина магнітів збудження розділена на першу групу магнітів збудження та другу групу магнітів збудження, і перша група магнітів збудження та друга група магнітів збудження почергово приводяться в дію.
15. Генератор постійного струму необертового типу за п. 12, в якому множина магнітів збудження розділена на першу групу магнітів збудження і другу групу магнітів збудження, причому перша і друга групи магнітів збудження приводяться в дію синхронно.
16. Необертовий генератор постійного струму за п. 14 або 14, в якому перша або друга група польових магнітів з'єднані послідовно по відношенню до входу струму польових магнітів, відповідно.
17. Генератор постійного струму не обертового типу за п. 15, в якому перша або друга групи магнітів збудження відповідно з'єднані паралельно до входу струму магнітів збудження.
Посилання на патент: https://u.to/060wIA
За посиланням на форумі розглядають цю конструкцію: SEMP AI Smart Electromagnetic Generator (AISEG) (overunityresearch.com)
***

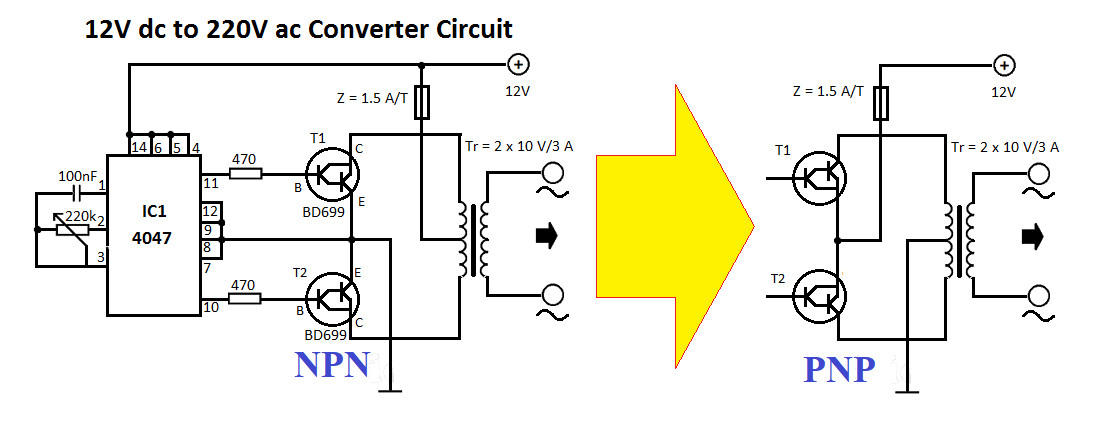

Якщо подивитися на блок-схему генератора AISEG, яку продемонстрували, то одразу спадає на думку трансформатор зі збудженням двоконтурного збудження ПУШ-ПУЛ, тільки замінено тип транзисторних ключів з НПН на ПНП.
Я не вірю в ту позицію, що можна отримати Над Єдність у традіційному трансформаторному варіанті індукційної котушки. Чому я так вважаю, можете ознайомитися "Трансформатор". У презинтації компанії є такий термін bandwagoning - бандажування (bandwagoning / bondage), до електротехніки чи електродинаміки він не застосовується. Якщо слідувати логіці, то автори найімовірніше мали на увазі "зв'язати, концентрувати, фіксувати", за аналогією з медичними пов'язками.

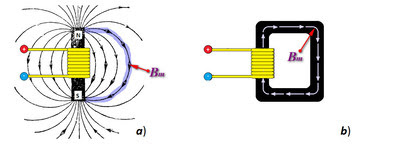

Візьмемо циліндричну котушку з осердям і розглянемо її магнітне поле (мал. а). Силові лінії магнітної індукції [Bm] перебувають у двох позиціях: перша позиція - коли вони концентровані в осерді та формують магнітний потік [Ф1]; 2) друга позиція - це коли вони розсіюються і частково замикаються через повітря на шляху від одного полюса до іншого [Ф2]. Для концентрації магнітних силових ліній і значної результуючої магнітної індукції в осерді застосовують замкнений магнітопровід (кільцевий осердя на малюнку b). Якщо ми намотаємо поверх індукційної котушки ще одну, то отримаємо конструкцію традиційного трансформатора, при цьому позиція (а) поступатиметься позиції (b) в ефективності. Існує варіант концентрації магнітних силових ліній при використанні сердечника спеціальної конструкції. Цей варіант запропоновано винахідником Святославом Сергєєвим у своєму патенті RU2366019C1 Нас цікавить позиція [c].

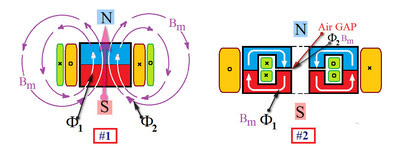

Як будуть розподілені: магнітний потік і сила струму в обмотках, показано на малюнках для відкритої котушки з простим не замкнутим сердечником і сердечником спеціальної конструкції з додаванням повітряного зазору всередині конструкції сердечника. Є припущення, що в цьому варіанті не буде міжвиткового ємнісного зв'язку між зовнішньою обмоткою збудження і внутрішньою колекторною обмоткою, в якій має відбутися генерація ЕРС за законом електромагнітної індукції Фарадея. Варіант індукування ЕРС, коли магнітні лінії не перетинають провідник.
Сила струму в обмотці збудження і сила струму колекторної обмотки будуть обопільно формувати щільність магнітного потоку (магнітної індукції). У механічному синхронному електрогенераторі процес посилення поля в магнітному ланцюзі аналогічний, на відміну від трансформатора. Стовп подібних елементів може мати протилежну орієнтацію формування магнітного потоку, для полегшення управління та концентрації магнітного контуру саме в заданому осерді.
Для управління кривою гістерезису, ймовірно, застосовано спеціальний програмний алгоритм управління, заснований на штучному інтелекті. Приблизно за частоти імпульсів збудження 120 Гц необхідно керувати силою струму збудження в інтервалі підвищення і зниження за узгодження з силою струму в колекторній обмотці, враховуючи можливості магнітної системи.
Усе викладене вище - моя власна думка, що ґрунтується на елементарній логіці і може відрізнятися від реального інженерного рішення конструкторів SEMP Group і Global Solutions for Project Management.
Продовження!
Я трохи повивчав патент з принципом дії генератора AISEG. До мене прийшла едина думка, як це може працювати. Всім відомо що у тансформаторі обмотка збудження домінує емкісним звязком над вторинною обмоткою. Завдання полягає в подоланні цього зв'яку для побудови збудження в дротах вторинної обмотки ЕРС електромагнітної шндукції:
Фарадей: E = - ∆Φ/∆t Максвелл: curl E = -∆B/∆t
Рівняння Максвелла точніше відображають суть процесів. Я думаю вже можна розширити значення електромагнітної індукції формування ЕРС при зміні магнітної індукції Bm від зовнішнього магнітного поля: curl E = -∆Bm/∆t, до явища електромагнітної індукції на ділянці провідника, під час розряду електричних потенціалів джерела: curl Bi = - curl ∆E/∆t. Сила струму I (A) є Магнітна індукція Bi (T) навколо провідника. Весь процес далі по ланцюжку добре розуміється і розписується. Подобається це комусь чи ні, це моя концепція процесів, що відбуваються в провіднику, включеному в електричний контур як джерело або як споживач.
Припустимо, що дріт колекторної котушки G знаходиться між дротами котушок збудження 1, 2. Струм в обох котушках збудження має протилежний напрямок, тоді магнітне індукційне поле обох котушок у зоні дротів колекторної котушки буде скомпенсовано. ЕРС збудження також буде скомпенсована. Таким чином, дріт колекторної котушки буде нейтральним для здійснення електромагнітної індукції або взаємної індукції (позіція а на малюнку). Щойно в котушках струм почне змінюватися, в одній збилюшиватись, у другій зменшуватись, це буде одразу відображено на стані дії силових ліній магнітної індукції коло проводу колекторної котушки (позіція b, c на малюнку).
Припустимо, що електромагнітна індукція в проводі колекторної котушки відбувається через зміну стану магнітного індукційного поля проводів збудження без ємнісного зв'язку електричних полів збудження, які в середній точці струмів збудження скомпесовані. Формула ЕРС матиме вигляд:
curl E = -∆Bi / ∆t
Таким чином, якщо мої думки вірні, то немає жодного заперечення, з погляду фізики, в роботі цього генератора. Крім найщиріших привітань інженерам конструкторам у мене немає слів.
Далі, якщо звернутися до історії розвитку електрогенераторів, то першим такий прилад запропонував Клементе Фігуера в 1902-1908 роках минулого століття (Іспанія). Досить подивитися на малюнок з патенту 1908 року, і накреслити його у вигляді побудови котушок у вигляді башти, жодних сумнівів, що це варіант з патенту першопрохідника Фігуера немає. Крім того, ще залишаються варіанти чергування полюсної орієнтації котушкових блоків, для посилення магнітної індукції збудження.
Провів детальніший аналіз формування магнітних силових ліній у котушковому блоці і не отримав розрахункових даних щодо магнітної індукції котушки (котушок), яку розраховують за Законом Біо-Савара, щодо магнітної індукції дроту зі струмом, що цієї щільності поля може бути достатньо для виконання Закону Електромагнітної індукції Фарадея.
Таким чином технологія, яка описана в патенті, не розкриває реальної технології, яка застосовується для генерування вихідних струмів, що перевищують струми для збудження поля.
Мій погляд, що треба мати металевий сердечник, відповідного перерізу і магнітної проникності, для посилення магнітного поля (магнітної індукції) для виконання умов дії закону Електромагнітної індукції Фарадея.
---------------------------------------------------
Витяг з патенту закладу: KR10-1913746 B1:
Керування частотою та напругою електрогенератора
Абстрактний
Один із варіантів цього винаходу відноситься до генератора електроенергії змінного струму (AC), здатного регулювати частоту та напругу, і технічною метою цього винаходу є створення генератора змінного струму, здатного регулювати частоту та напругу, який динамічно регулює частоту та напругу змінного струму, використовуючи постійний струм (DC) для генерації енергії змінного струму. З цією метою, згідно з цим винаходом, генератор змінного струму складається з: блоку живлення постійного струму; блок управління, що забезпечує комутаційний сигнал для забезпечення постійної потужності енергоблока постійного струму частотою і шириною імпульсу; і вихідний блок змінного струму, що перетворює постійний струм у змінний за допомогою сигналу перемикання блоку керування та виводить живлення змінного струму. Вихідний блок змінного струму складається з: сталевого сердечника; магнітний полюс, розташований у поздовжньому напрямку сталевого сердечника; перша польова котушка, намотана на сталевий сердечник між частинами магнітного полюса в нормальному напрямку для прийому живлення постійного струму; друга польова котушка, намотана на сталевий сердечник між магнітними полюсами в зворотному напрямку для прийому живлення постійного струму; і котушка якоря, намотана на сталевий сердечник між частинами магнітного полюса для отримання енергії змінного струму за допомогою електрорушійної сили, що створюється першою та другою котушками поля.
Рис. 4a і рис. 4b взяті з PDF-документа корейською мовою і звірені з відповідними рисунками з цього патенту двома іншими мовами - англійською та китайською - а також з текстом патенту в цілому.
Таким чином попередня конструкція мала чотиритактну топологію керування. Напівперіод розділявся на збудження і генерацію ЕРС імпульсу в обмотці якоря (колекторна, вторинна обмотка). У мене був такий досвід, у з системою перетворювача зворотної дії. Дійсно, коли вимикається збудження, і в ланцюзі збудження перешкоджаємо руху сили струму, в обмотці збудження генерується ЕРС самоіндукції великої мірності Е(w1). Ця ЕРС індукується у вторинну обмотку w2, де "розжарює" стартову ЕРС індукції вторинної обмотки Ew2, під час зміни магнітного потоку Фm (зменшення магнітної індукції Вm) ядра. За умови, якщо корейські інженери розв'язали питання усунення явища взаємної індукції між обмотками збудження і вторинної обмотки (якоря), можливо припустити, що перетворювач працює з ефектом надєдинства. Як що це так, то формула струму вторинної обмотці (якора) буде мати вигляд:
I = ((Ew1+Ew2)*k) - U / (R + r)
- Ew1 - ЕРС самоіндукції первинної обмотці (ланцюг збудження), Вольти (V);
- Ew2 - ЕРС індукції зі зміни магнітногополя другої обмотці (ланцюг якора), Вольти (V)
- k - коефіциент співвідношення між обома ЕРС
- U - напруга мережі, Вольти (V)
- R - Опір навантаження (Ω)
- r - Опір вторинної обмотці, якора (Ω)
Таким чином ми знайшли пояснення можливої технології, яку можливо зостаовано в технології генератора AISEG.
Як що є що повідомити або запитати, відповідна тема форуму:
AISEG - Over Unity - Over Unity Ukraine (do.am)
З повагою, Серж Ракарський
Київ, УКРАЇНА
СЛАВА УКРАЇНІ! ГЕРОЯМ СЛАВА!
