История вечных двигателей.
Доктор Том Берден (США) имеет две рабочие модели электрического трансформатора с постоянным магнитом. Он использует 6-ваттный электрический вход для управления траекторией магнитного поля выходящий из постоянного магнита. Направляя магнитное поле, сначала на одну выходную катушку, а затем на вторую выходную катушку, и делая это многократно И быстро, в режиме «пинг-понга», устройство может производить Электрическая мощность 96 Вт без движущихся частей. Бирден называет свое устройство Неподвижный электромагнитный генератор, или МЭГ. Жан-Луи Ноден имеет продублировал устройство Бердена во Франции. Принципы для этого типа Устройства было впервые раскрыто Фрэнком Ричардсоном (США) в 1978 году. (источник: https://rense.com/general95/worldfre.htm )
Такой интересный прибор как Статичный Электро-Магнитный Генератор (MEG). На данный прибор имеется патент США №6362718 (2002-03-26). Заявление подано Стивеном Л. Патриком, Томасом Э. Берденом, Джеймсом С. Хейсом, Кеннетом Д. Муром, Джеймсом Л. Кенни.
Проверена работа французским исследователем JL Naudin. (http://jnaudin.free.fr/meg/meg.htm)
Извлекающий энергию из постоянного магнита с восполнением энергии из активного вакуума от Томаса Э. Бердена, доктора философии. Джеймс С. Хейс, доктор философии. Джеймс Л. Кенни, доктор философии. Кеннет Д. Мур, бакалавр наук Стивен Л. Патрик, бакалавр наук.
«... Этот работает прекрасно и дает COP = 5,0 ...» - сказал Том Берден.
http://www.rexresearch.com/meg/meg.htm
https://tesla3.com/tom-bearden-motionless-electric-generator/
Схема неподвижного электромагнитного генератора, патент US 6362718.
/Motionless electromagnetic generator circuit as explained in US Patent 6362718/
МЭГ произвел в 100 раз больше энергии, чем было введено, за счет извлечения свободной энергии из вакуума. МЭГ была независимо сконструирована, и ее производительность сверхединства независимо воспроизводилась другими исследователями. Патент США выдан 26 марта 2002 года. Изобретен Томом Берденом и четырьмя его коллегами.
Engineering @ Business: Неподвижный электромагнитный генератор (МЭГ) (nelsonpower.blogspot.com)
Электромагнитный генератор (MEG) без подвижных частей содержит постоянный магнит и магнитопровод, включающий первый и второй магнитные пути. Первая входная катушка и первая выходная катушка проходят вокруг участков первого магнитного пути, тогда как вторая входная катушка и вторая выходная катушка проходят вокруг участков второго магнитного пути. Входные катушки попеременно импульсные, чтобы обеспечить импульсы индуцированного тока в выходных катушках. Прохождение электрического тока через каждую из входных катушек снижает уровень магнитного потока от постоянного магнита в пределах пути магнита, вокруг которого проходит входная катушка. В альтернативном варианте электромагнитного генератора магнитопровод содержит кольцевые разнесенные пластины со стойками и постоянными магнитами, расположенными попеременно между пластинами. Выходная катушка проходит вокруг каждого из этих столбов.
**************************
Вторая концепция, на основе идей переключения магнитного потока Джо Флинна:
https://qmpower.com/wp-content/uploads/2021/06/PPMT-paper.pdf
https://arturdob.files.wordpress.com/2013/04/joeflynn.pdf
http://www.rexresearch.com/flynn/flynn.htm
https://ariaatr.com/charles-flynn-magnet-motor/
Неподвижный генератор - это статический электромагнитный усилитель мощности.
Уже давно известно, что изменение магнитного поля проходящего через провод будет генерировать в нем электродвижущую силу (ЭДС). Изменение магнитного потока от постоянного магнита в сердечнике неподвижного генератора создается с помощью электронного управления, а не механическим движением. Магнитным потоком в сердечнике управляет автогенератор. Работает автогенератор в режиме резонанса и потребляет от источника питания ничтожно малую мощность.
Колебания автогенератора отклоняют по очереди магнитные потоки от постоянных магнитов в левую и правую сторону сердечника из наборного железа или феррита. Мощность генератора увеличивается с повышением частоты колебаний автогенератора. Запуск осуществляется подачей кратковременного импульса на выход генератора. Очень важно чтобы постоянный магнит не вызвал переход материала сердечника в область магнитного насыщения. Неодимовые магниты имеет магнитную индукцию в диапазоне 1,15-1,45 Тл. Трансформаторное железо имеет индукцию насыщения 1,55-1,65 Тл. Сердечники на основе порошка из железа имеет индукцию насыщения 1,5-1,6 Тл., и потери меньше чем у трансформаторного железа. Сердечники из магнитомягких ферритов марганец-цинковых марок имеют индукцию насыщения 0,4-0,5 Тл., для борьбы с насыщением необходим воздушный зазор.
Схема генератора с перемагничиванием сердечника силовой катушки.
Схема неподвижного генератора на тороидальных (кольцевых) сердечниках.
Три кольца, восемь магнитов, четыре катушки управления, восемь силовых катушек.
Источник Ветроэлектростанция ВЭС (onego.ru)
**************************
Блокинг-генератор с питанием от постоянных магнитов Громова
Настоящая работа выполнена с целью – показа широкому кругу читателей принципиальной возможности построения магнито-электрических устройств, которые питаются от постоянных магнитов.
Работа выполнена на основании проведения комплекса теоретических и экспериментальных исследований проведенных в январе-феврале 2007 г.
На основании этих исследований синтезирована схема блокинг-генератора с питанием от постоянных магнитов Рис. 1.
Блокинг-генератор предназначен для преобразования магнитного потока постоянных магнитов в импульсное и (или) постоянное напряжение. Блокинг-генератор с питанием от постоянных магнитов относится к типу статических приборов. В нем нет движущихся частей.
В основу работы этого прибора положен процесс управления магнитной проницаемостью (параметром) ферромагнитных сердечников магнитного усилителя, в котором рабочие магнитные потоки формируют постоянные магниты.
Блокинг-генератор состоит из следующих основных узлов: магнитного усилителя на насыщающихся магнитных реакторах (Ра, Рв) с подмагничиванием сердечников постоянными магнитами, времязадающей цепи (Rб, Сб, VD 1), ключа (VT 1), цепи автономного питания (VD 2-5, Сф, VD 6). Запуск блокинг-генератора в работу производится от внешнего источника постоянного тока (U”пуск»).
Рабочую точку реакторов магнитного усилителя на кривой намагничивания материала сердечников по постоянному магнитному потоку следует выбирать в области максимального значения магнитной проницаемости, но, не «переходя» его значение Рис. 2.

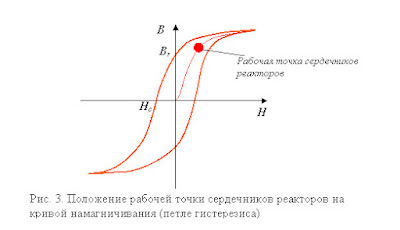

Если изобразить положение рабочей точки сердечников реакторов на кривой намагничивания (петле гистерезиса), то она должна выбираться в области Рис. 3.
Положение рабочей точки сердечника определяется параметрами и объемом постоянных магнитов, типом материала сердечников реакторов и их магнитными свойствами. Определение положения рабочей точки задача, конечно, не тривиальная, однако вполне решаемая при помощи действующего инженерного мат. аппарата. Экспериментально эта задача решается «прямо в лоб» и без проблем.
Синтезированное устройство работает следующим образом. В начальный момент конденсатор Сб , разряжен и при подаче питания ключ VT 1 открывается и через управляющие обмотки Iа и Iв протекает ток, который увеличивает напряженность магнитного поля Н в сердечниках реакторов согласованно с постоянными магнитами. Напряженность магнитного поля не зависит от магнитных свойств, среды, но определяет значение магнитной индукции. Увеличение напряженности магнитного поля приводит к тому, что сердечники магнитных реакторов переходят в режим насыщения, что вызывает резкое изменение магнитной проницаемости сердечников реакторов. Соответственно изменяется магнитное сопротивление материала сердечника в сторону увеличения. Rм = l / (µa * S) это увеличение приводит к тому, что пропорционально этому изменению изменяется величина магнитных потоков Ф = F/Rм, (не забываем, что F = H*l), сцепленных с обмотками IIа, IIв, IIIа, IIIв, IVа, IVв. Это изменение наводит в них ЭДС е = - ∆Ф/∆t. Три специализированных обмотки распределяют ЭДС: на потребление в собственных целях (питание обмоток управления и обратная связь) и выдачу электрической мощности в нагрузку.
После того, как конденсатор Сб зарядится, ключ закрывается. Ток в обмотках управления прекращается. Для магнитных материалов сердечников происходит восстановление их свойств к исходному состоянию. Магнитное сопротивление магнитопроводов (Rм), уменьшается, до исходного значения, а рабочие магнитные потоки (Ф) возрастают. Во всех обмотках в это время индуцируются ЭДС противоположного направления. Конденсатор начинает разряжаться и, когда разряд дойдет до определенного значения - ключ снова откроется и процесс повторится. Далее генерация будет автоматической.
Для обеспечения собственных нужд предлагаемого устройства в электрической мощности служит цепь (VD 2-5, Сф). Учитывая, что коэффициент усиления магнитного усилителя может достигать 1 000, можно говорить, о том, что на внешние нужды будет оставаться значительная мощность.
Н. Громов
2007 г.
*****
Не думаю. что дым бывает без огня.
Если быть честным до конца, то при создании статических генераторов с постоянными магнитами и наведения ЭДС за счет наведения/восстановления магнитного потока в магнитопроводе, ни какие "качерные" системы не подойдут (хотя один искатель из Горького утверждал что у Громова небольшая справлялась)
Для создания нужно размыкать поток (а лучше перенаправлять / переключать) с обоих полюсов магнитной сборки, для этого не надо много энергии, основным генерирующим элементом является восстановление магнитного потока постоянных магнитов в магнитопроводе с генерирующими обмотками так что интервалы должны быть рассчитаны, с учетом линейного насыщения и размагничивания сердечника
Накопительная емкость должна быть просто бездонная
Принцип работы:
Оба переключателя должны быстро включаться и выключаться.Это также может быть сделано с помощью электронной коммутации. Ток от постоянного магнита делится поровну на каждую ножку сердечника.на каждую ножку сердечника, когда оба переключателя выключены.Когда оба переключателя включены, магнитное поле катушек выталкивает поток fl от постоянного магнита из левой ножки сердечника в правую.из левой ножки сердечника в правую, поэтому весь постоянный магнит flux протекает только в правой ножке сердечника.Теперь, когда выключатели выключены, поток fl из правой ножки пытается вернуться в равновесное состояние.Поскольку катушки теперь соединены диодами и двумя нагрузочными резисторами R1 и R2 в правом направленииРавновесное изменение flux приводит к возврату энергии в аккумулятор и его подзарядке
Аннотация
Устройство в форме генератора без движущихся частей для прямого преобразования магнитостатической энергии пельманентных магнитов для производства электричества.
Формула изобретения патента.
1. Что каждый магнитодинамический генератор - MDG - характерно, способен реализовать потенциал цепи магнитодинамической энергии без использования движущихся частей, непосредственно вырабатывать электроэнергию с помощью управляемых несколькими магнитными цепями, обозначенными на рисунках как - MH -, - Vt -, - Ves -, - T -.
2. Устройство, определенное в п. 1, характерно содержит по меньшей мере два магнитных контура, один из которых содержит постоянный магнит - ПМ - в качестве магнитного элемента.
3. Устройство, определенное в п. 1, характерно включает по меньшей мере два элемента, содержащие магнитные мостики.
4. Устройство, определенное в пунктах 1 и 2, характерно использует магнитные схемы, содержащие индуктивности - Vt - для управления, - T - для вывода энергии и - Ves - для обратной связи.
5. Устройство, определенное в п. 1, с помощью электронных схем управления - 3 - и синхронизации многих магнитных цепей способно вырабатывать электрическую энергию без использования движущихся частей.
6. Устройство, определенное в п. 1, характерно способно к компонентам для потерь плотности энергии и квалифицироваться как самонамагничивающийся контур, созданный в результате воздействия схемы управления.
